產品介紹
永磁同步伺服電機 SVPM系列
產品簡介：
1.國際流行的伺服結構，獨特的通風冷卻系統,高功率密度；
2.電機在基頻以下恒轉矩輸出,結合控制系統，在0轉速時，也可達到額定轉矩輸出;
3.使用低損耗硅鋼片，在整個規定速度范圍內都保持較高的效率水平；
4.精準的動平衡和低轉動慣量更適合伺服系統的控制，達到快速響應;
5.由于采用無機座結構電機中心高降低?減少電機的安裝空間；
6.永磁電機采用了定制的磁鋼?使電機更加可靠；
7.可根據不同場合加裝編碼器，提高控制精度；
8.適用于永磁矢量控制的變頻控制系統；
產品詳情
SVPM永磁同步伺服電機選型
| SVPM | 25B | 110 | - | 15 | F1 | - | 2 | R | - | B35 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
| 序列 | 名稱 | 說?????明 | 示例 | |||||||
| 1 | 電機系列 | SVPM 永磁同步伺服電機 | ||||||||
| 2 | 機座尺寸 | 08-30系列 | 08-14系列參考安裝法蘭直徑，18系列參考法蘭止口直徑 | |||||||
| 3 | 額定功率 | 0.37-500KW | 可選 | |||||||
| 4 | 額定轉速 | RPM | 10表示1000RPM，15表示1500RPM ， 20表示2000RPM | |||||||
| 5 | 冷卻方式 | AN:自冷?F1:強制風冷220-240V?F2:強制風冷380V/440V?W:液體冷卻 | ||||||||
| 6 | 額定電壓 | 1：220V240V??2:380V/440V??3：其他 | ||||||||
| 7 | 編碼器類型 | N:無編碼器 R:旋變變壓器 D:2500線光電 D2:5000線光電 A2:17位絕對值 A3:23位絕對值 S：正余旋 E:ENDAT | ||||||||
| 8 | 安裝方式 | B5法蘭安裝?B35底腳加法蘭安裝 | ||||||||
| 9 | 絕緣等級 | F級標準 | 其他頂置 | |||||||
| 10 | 防護等級 | 標準IP54 | ||||||||
| 11 | 電機出軸 | 標準帶鍵槽，（光軸或其他可選） | ||||||||
| 12 | 溫度保護 | PTC130的報警溫度130℃ | 其他可選 | |||||||
| 13 | 磁鋼規格 | 最高耐溫180℃ | ||||||||
| 14 | 生產工藝 | 內嵌轉子工藝 | ||||||||
| 15 | 制動器 | 電磁失電制動器 | 可選 | |||||||
| 16 | 涂裝 | 防銹底漆+啞光黑面漆 | 其他可選 | |||||||
| 17 | 使用環境 | 海拔 | 1000米以下 | |||||||
| 環境溫度 | -15℃-40℃ | |||||||||
| 相對濕度 | 95%以下（不結霜） | |||||||||

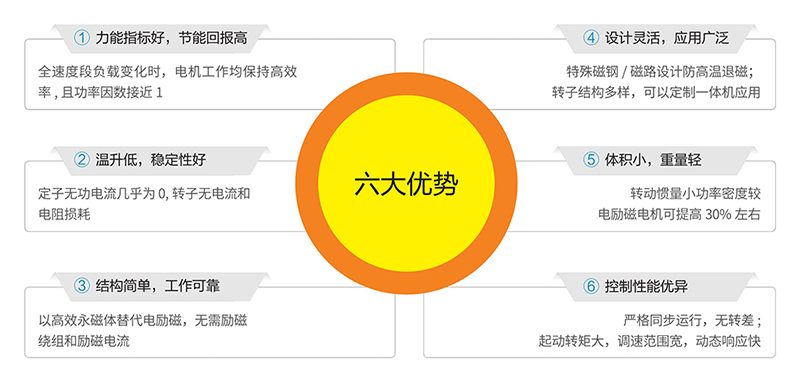

產品優勢

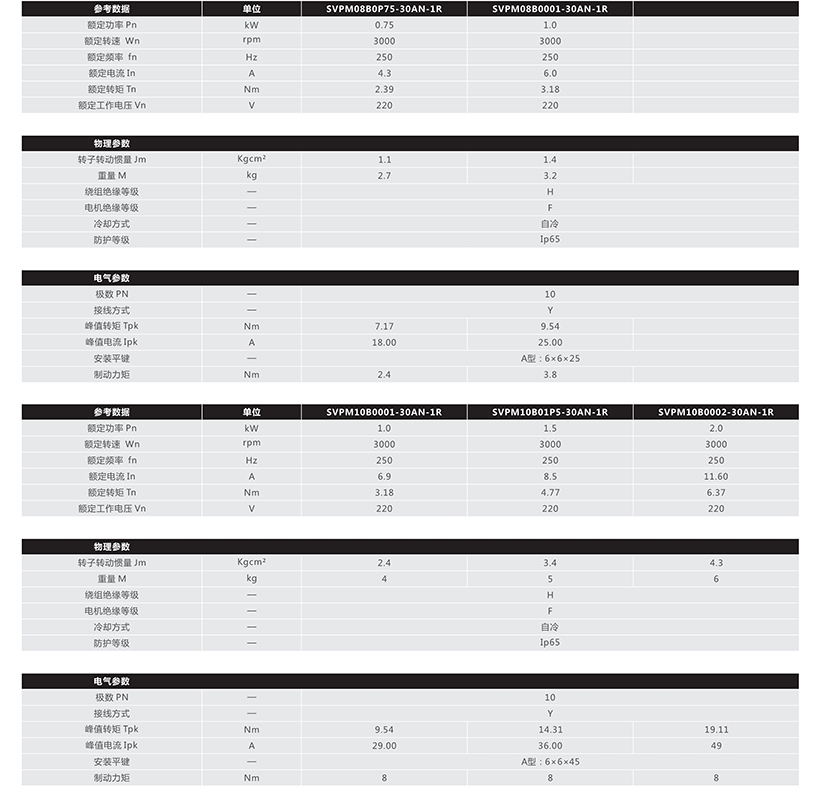

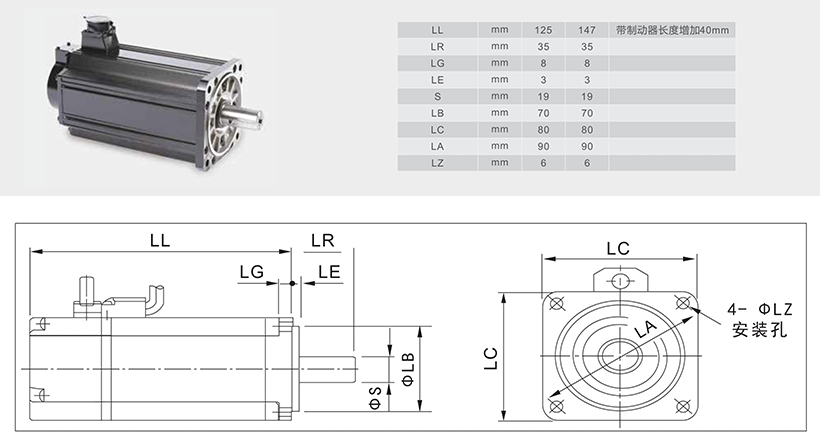

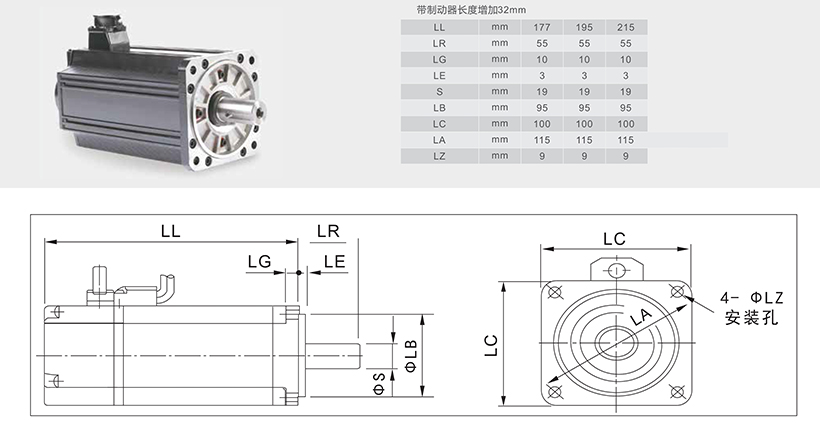

SVPM08B永磁同步伺服電機（B5法蘭安裝）
SVPM10B永磁同步伺服電機(B5法蘭安裝)

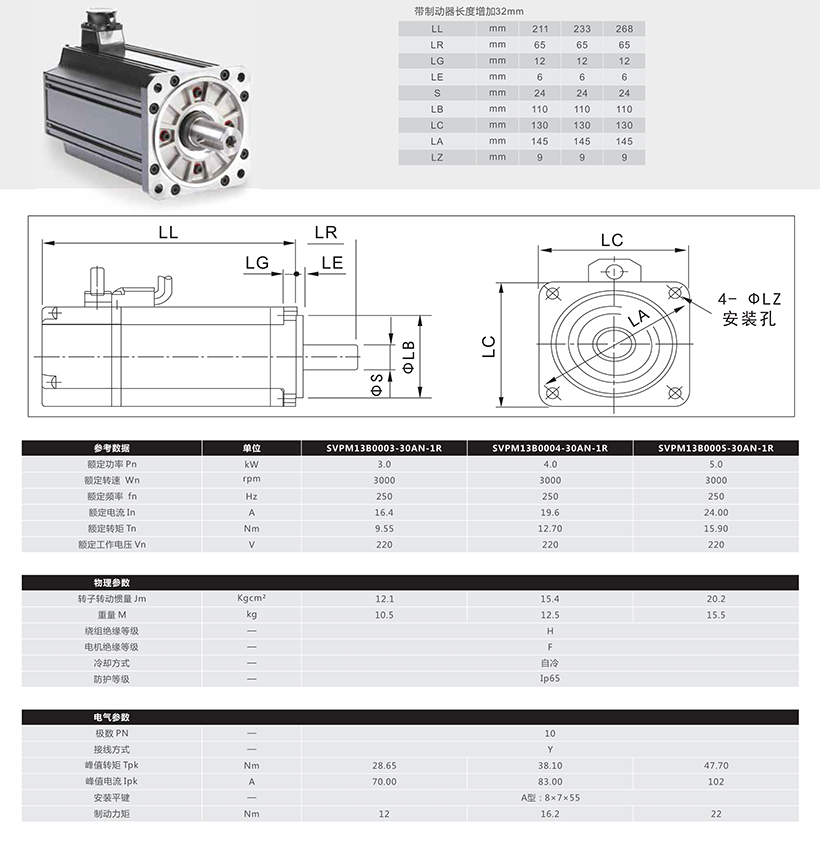

SVPM13B永磁同步伺服電機(B5法蘭安裝)

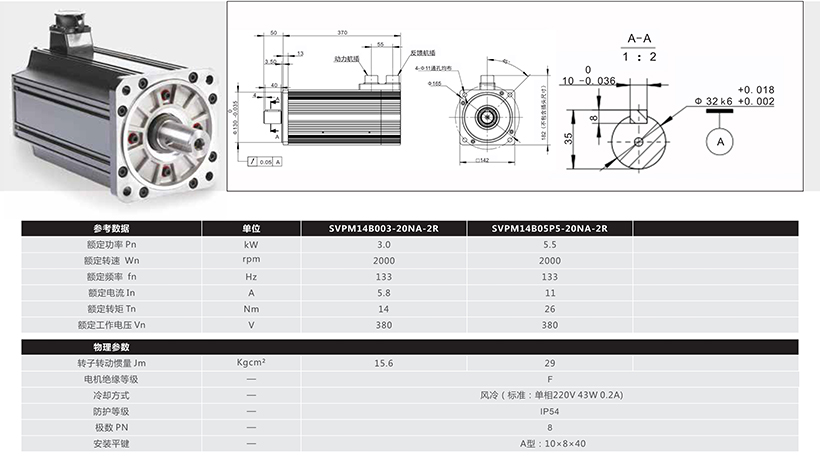

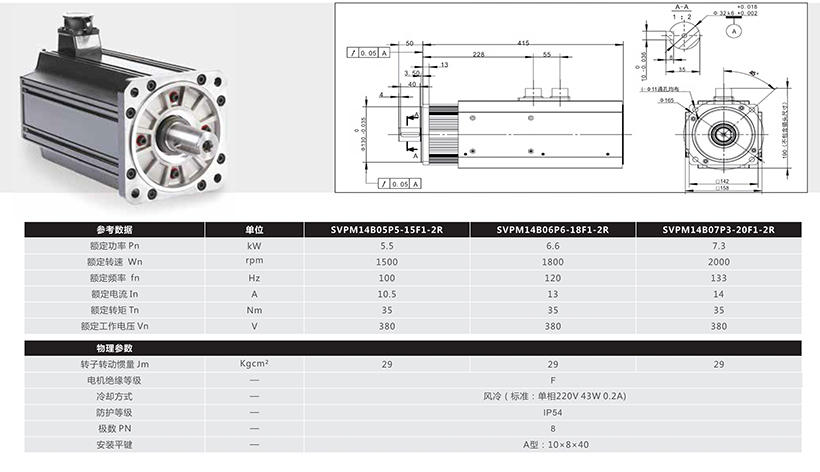

SVPM14B永磁同步伺服電機(B5法蘭安裝)
SVPM14B永磁同步伺服電機(B5法蘭安裝)

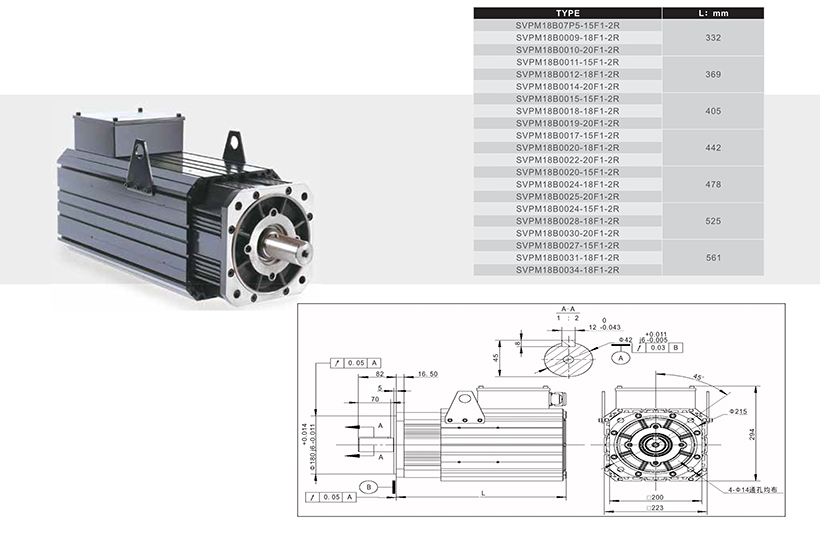

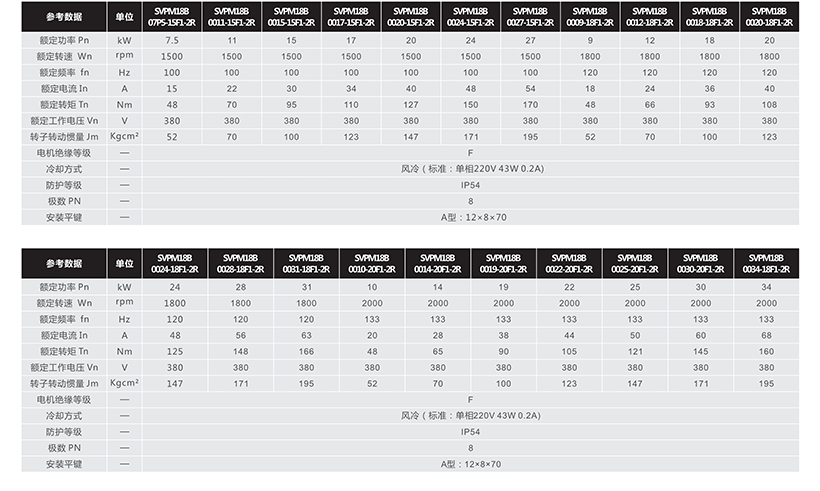

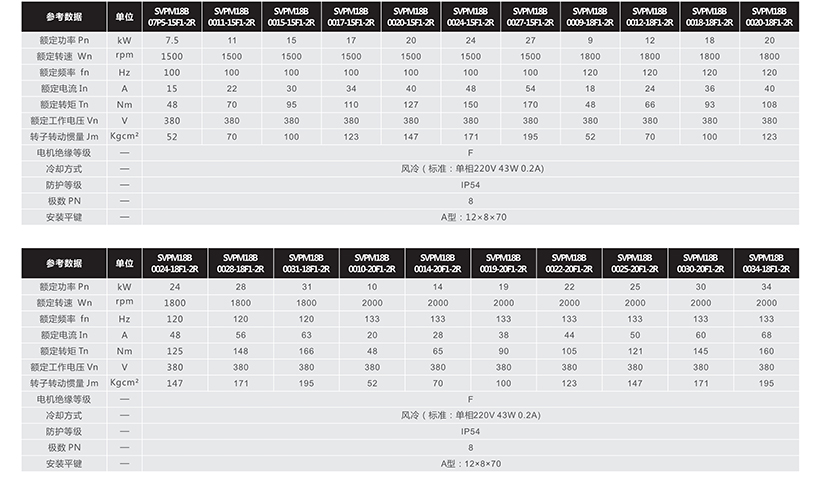

SVPM18B永磁同步伺服電機(B5法蘭安裝)

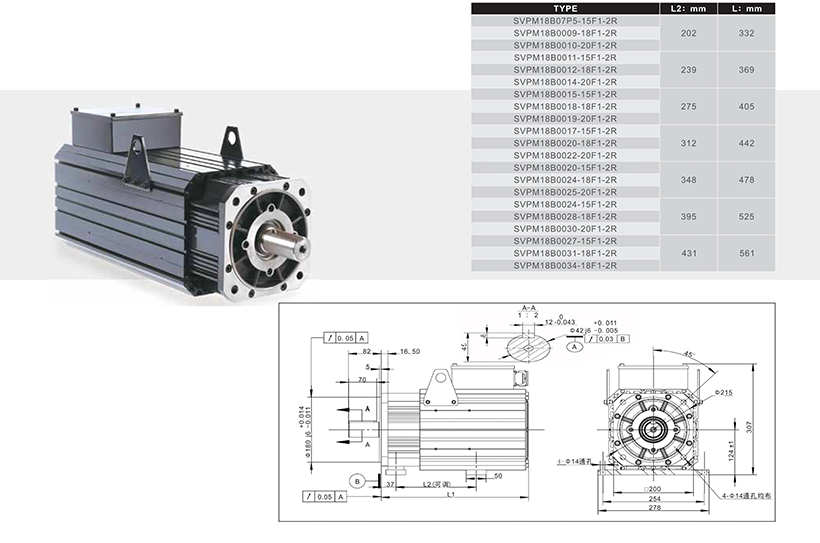

SVPM18B永磁同步伺服電機(B35法蘭外加底腳安裝)

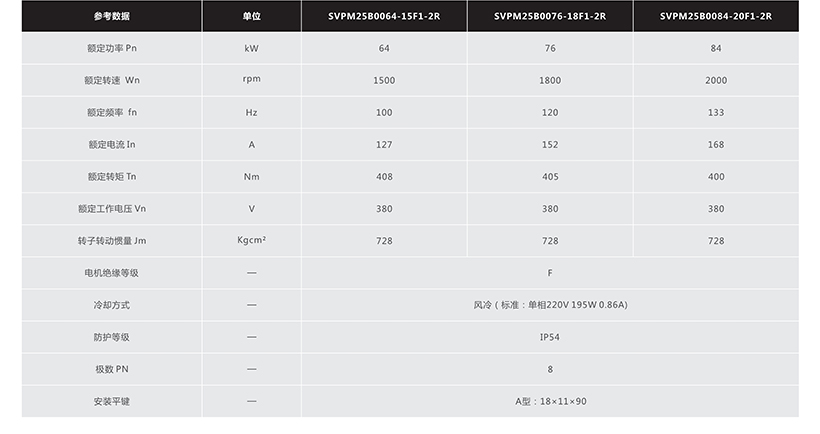

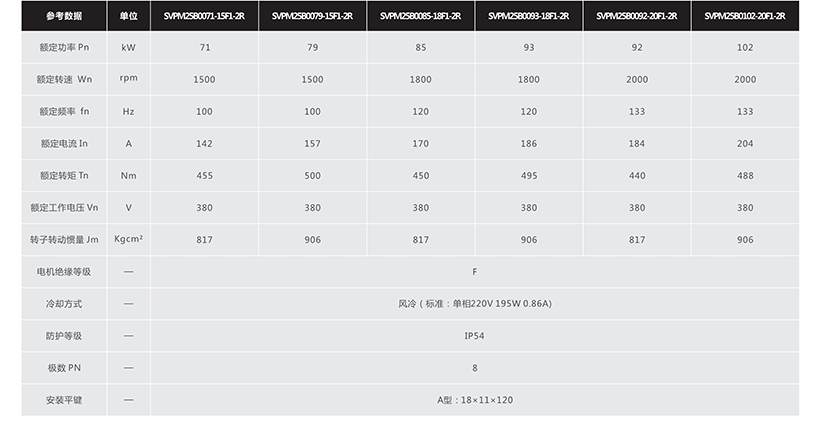

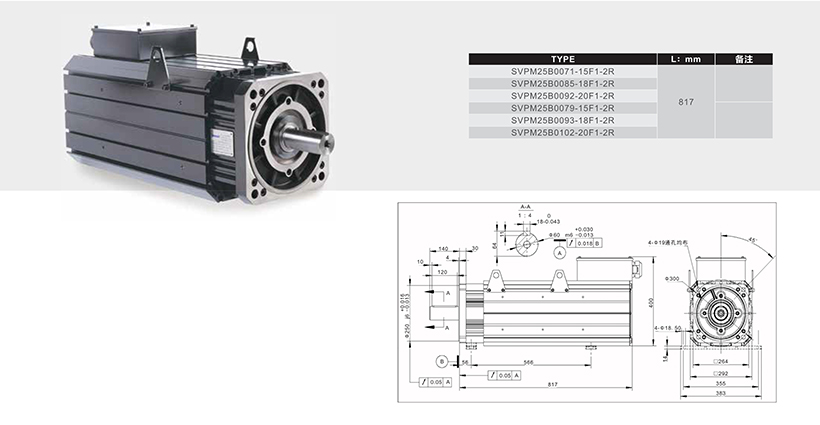

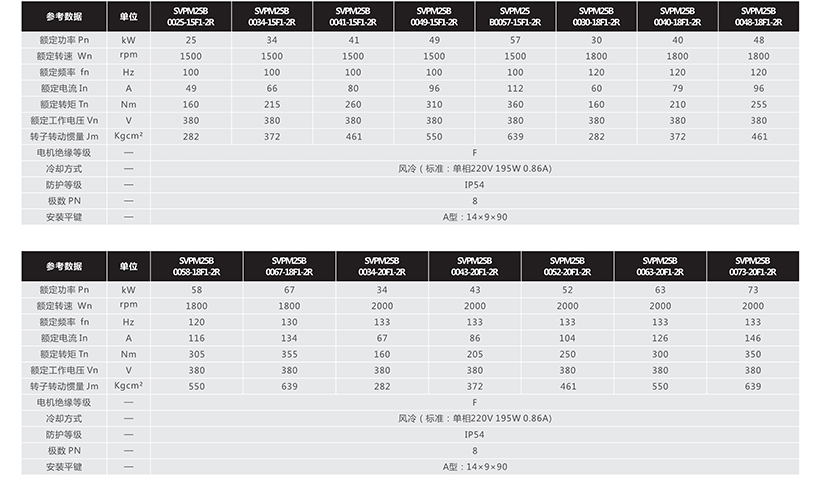

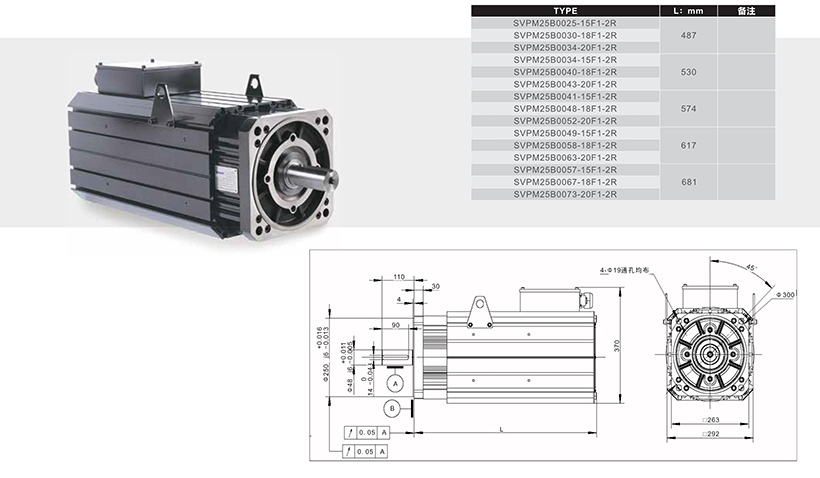

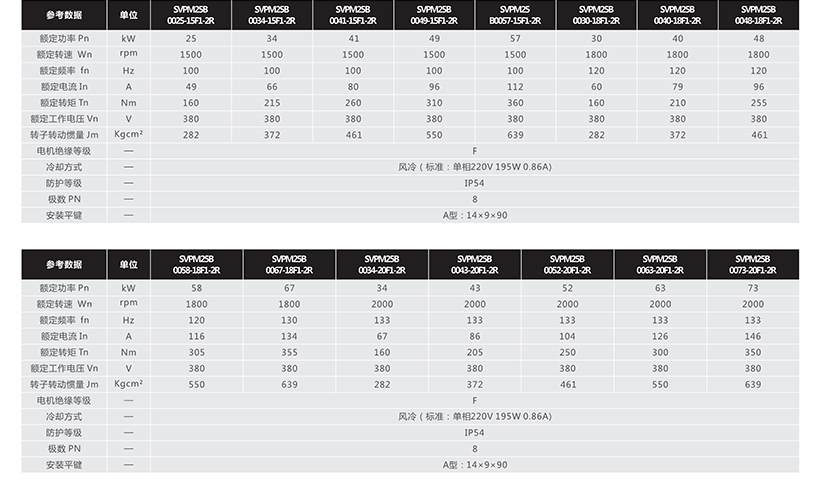

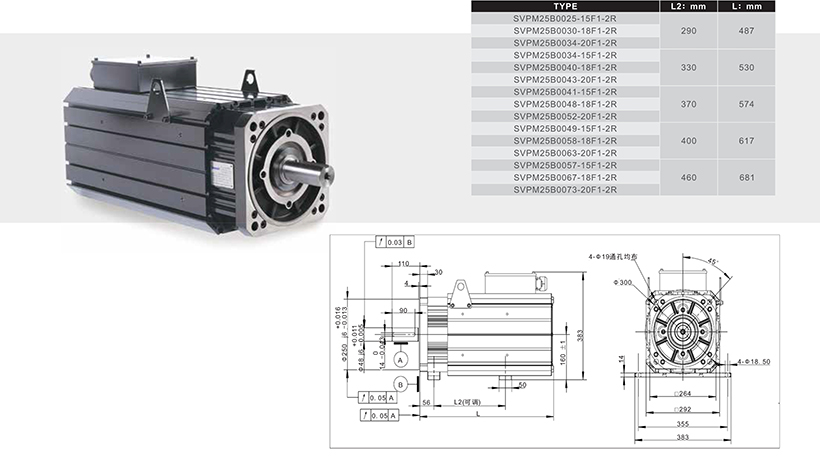

SVPM25B永磁同步伺服電機(B5法蘭安裝)
SVPM25B永磁同步伺服電機(B35法蘭外加底腳安裝)
SVPM25B永磁同步伺服電機(B35法蘭外加底腳安裝)
SVPM25B永磁同步伺服電機(B35法蘭外加底腳安裝)

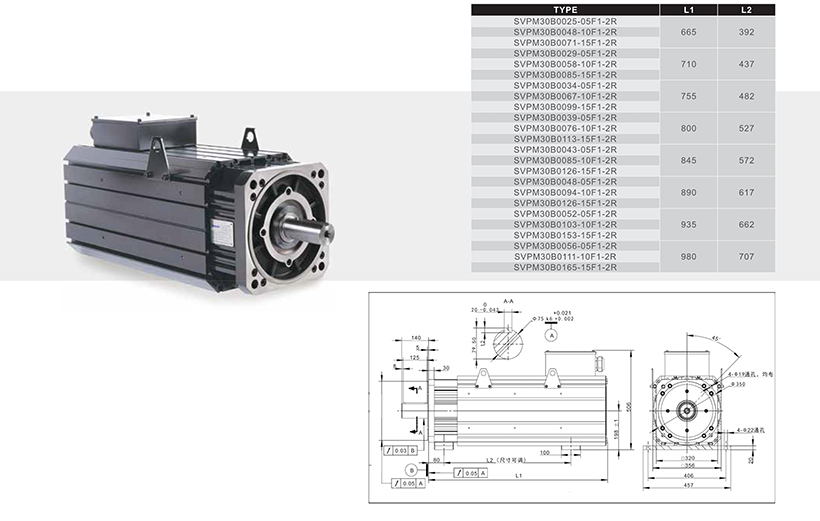

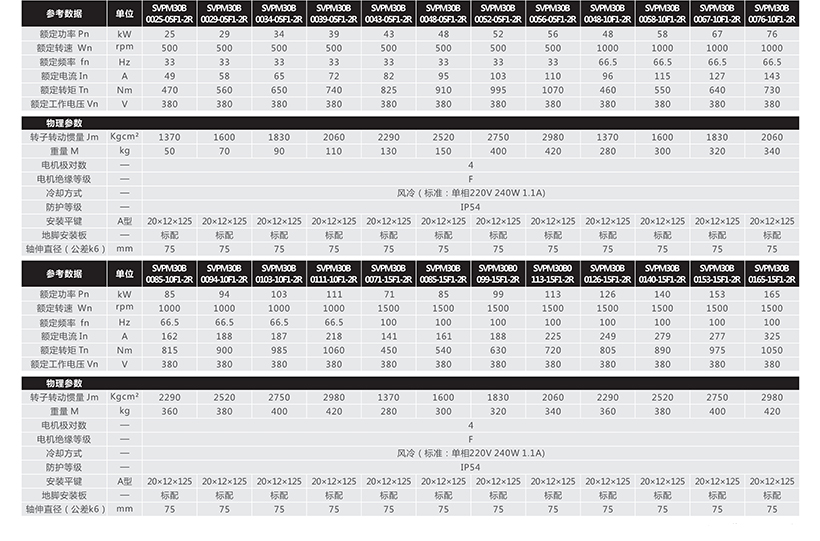

SVPM30B永磁同步伺服電機(B35法蘭外加底腳安裝)

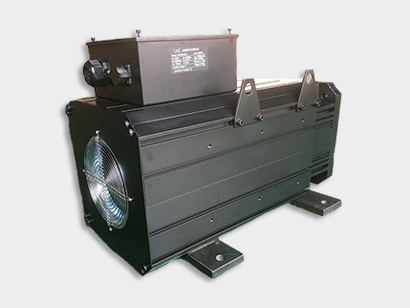

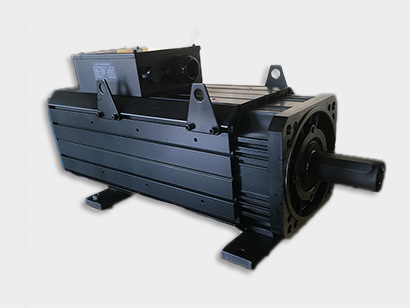

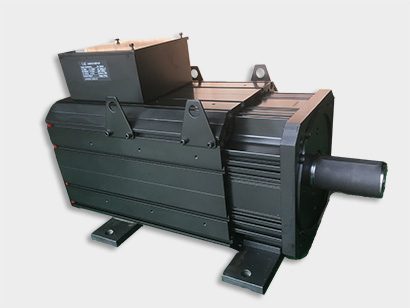

產品展示
 |
|
|
|
|
|
|
 |
 |
 |
產品運用

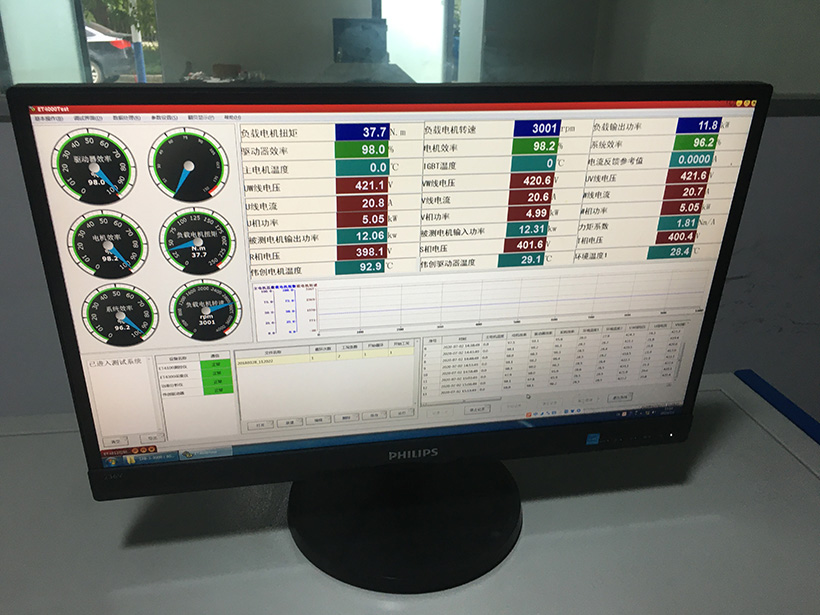

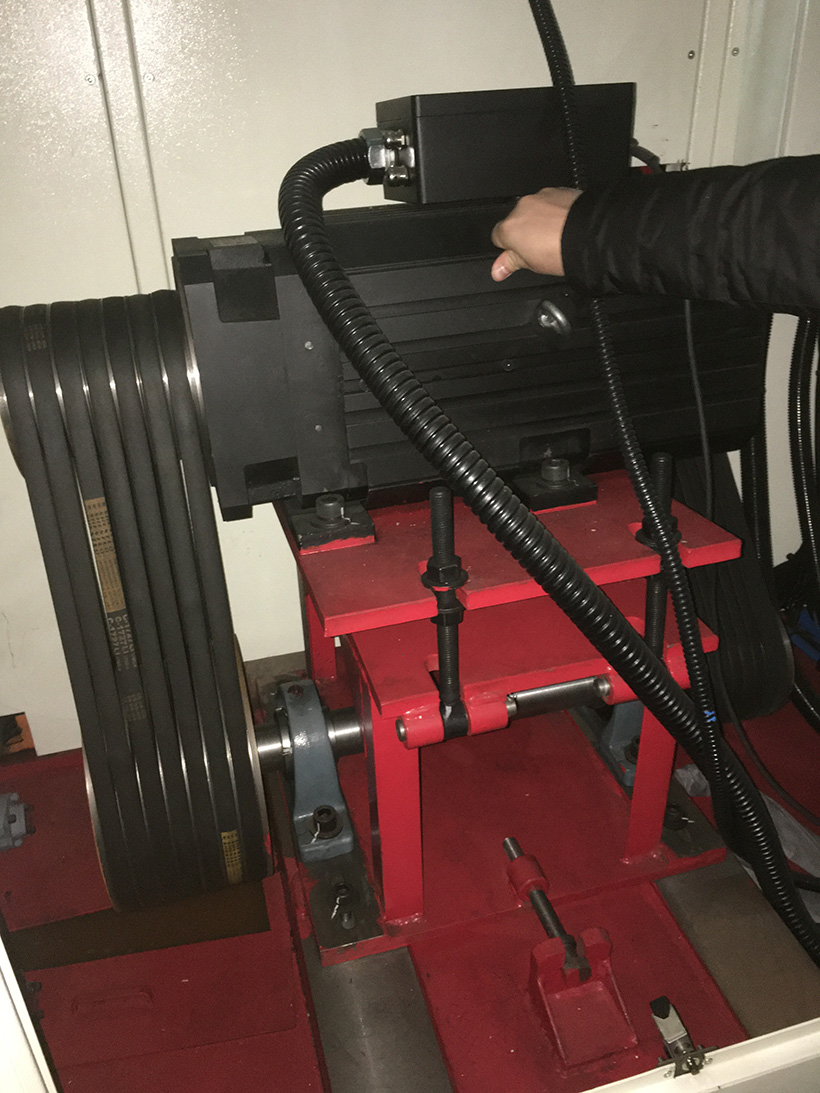

永磁同步電機測試負載顯示

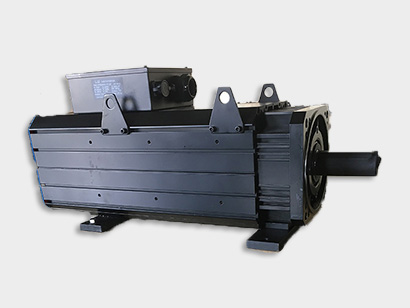

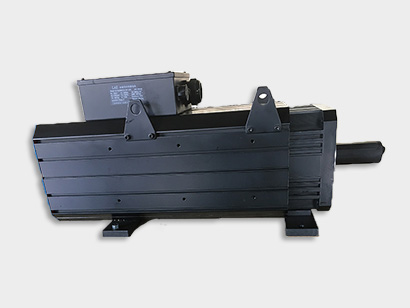

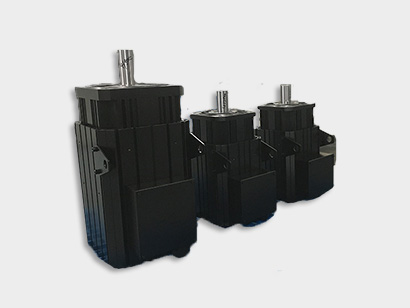

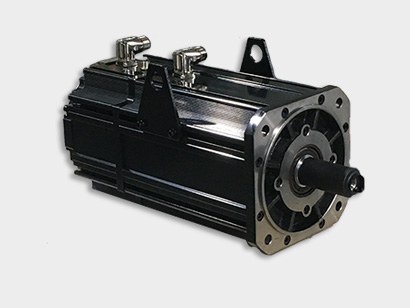

永磁同步伺服電機

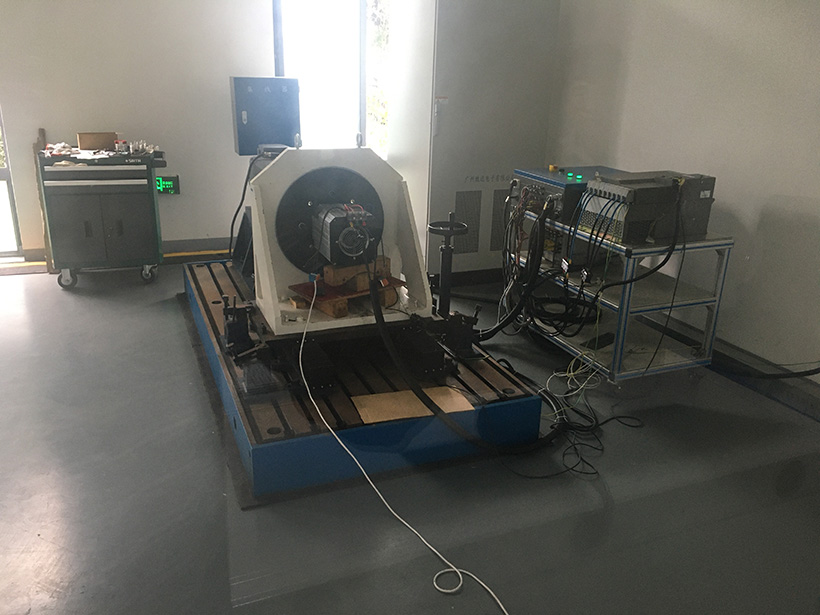

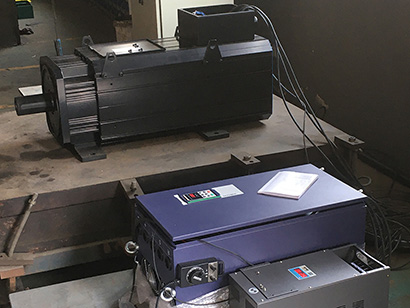

永磁同步伺服電機負載測試

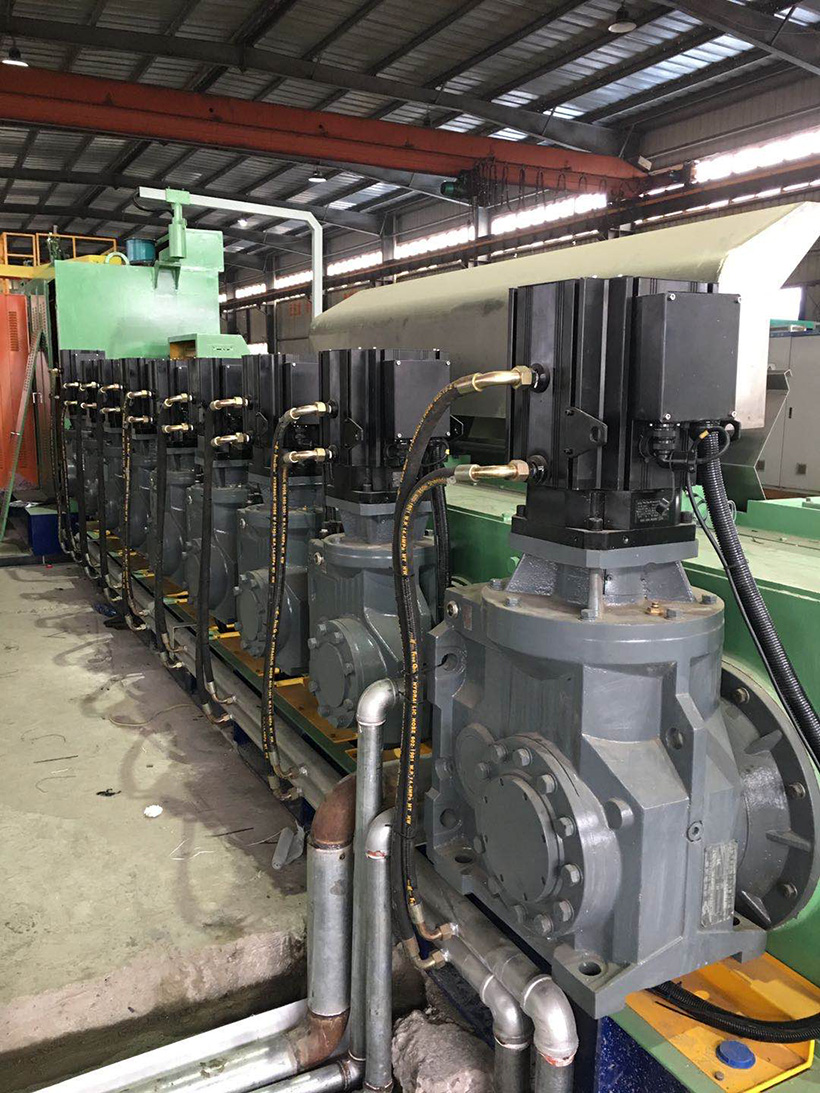

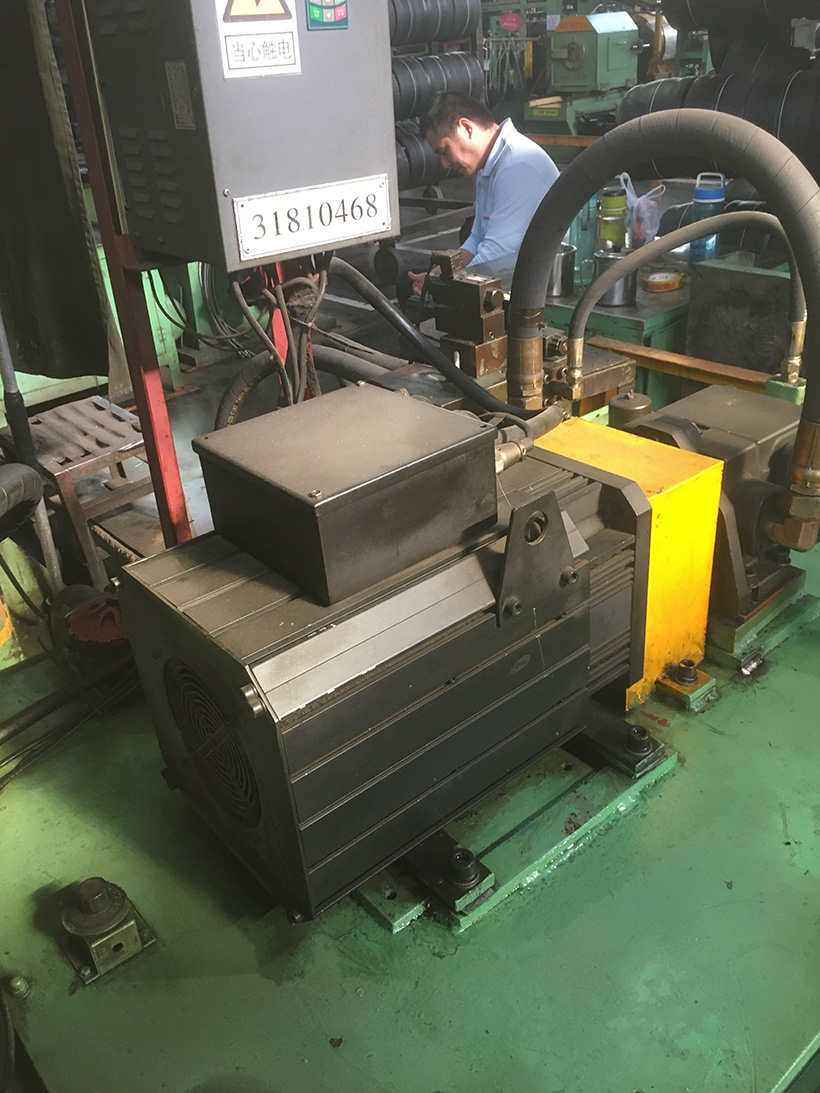

永磁同步伺服電機客戶現場運用

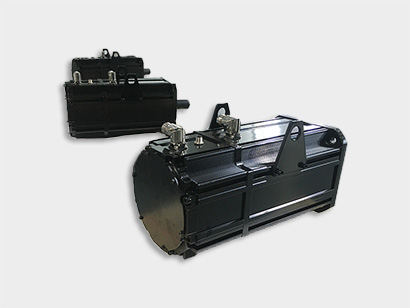

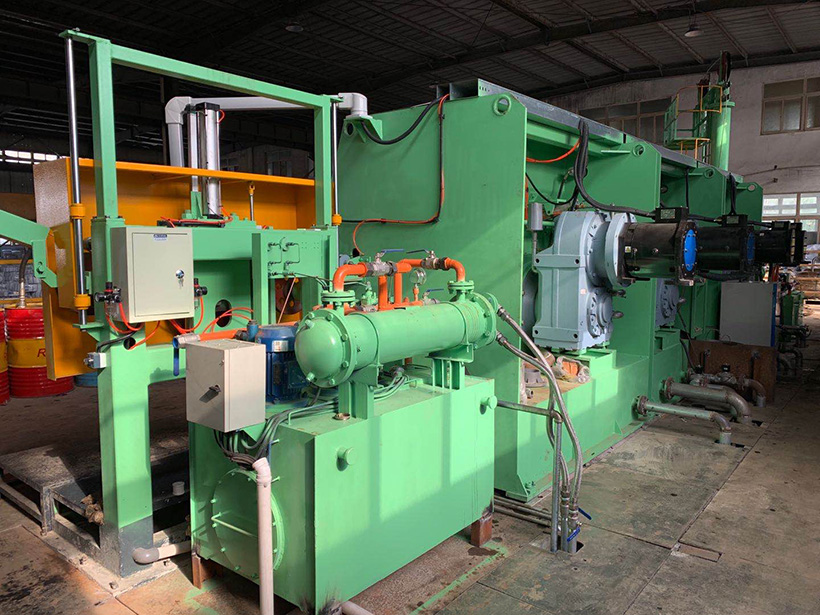

永磁同步伺服電機水冷運用
永磁同步伺服電機水冷運用2
